So Sánh Chi Tiết Về Các Loại Cáp Ethernet

Các loại cáp Ethernet là một phần không thể thiếu trong lắp đặt hạ tầng mạng. Trang bị những thông tin cần thiết các loại cáp Ethernet phổ biến hiện tại bao gồm: Category 5e (Cat5e), Category 6 (Cat6), Category 6A (Cat6A) và Category 7 (Cat7). Cùng Hoàng Hải Tech JSC tìm hiểu về các thông số kỹ thuật, đặc tính hiệu suất, cấu tạo vật lý, sự phù hợp để thực hiện triển khai thực tế.

Giới thiệu về các tiêu chuẩn cáp Ethernet

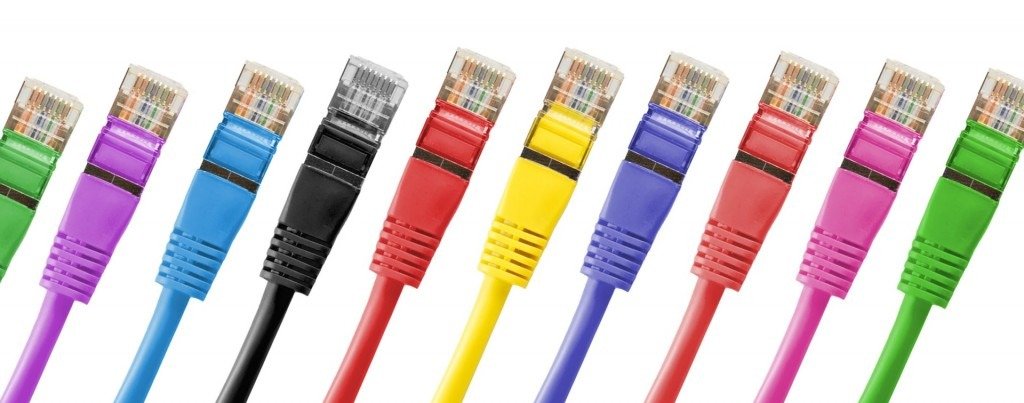

Cáp xoắn đôi Ethernet cho phép truyền dữ liệu trong nhiều môi trường khác nhau. Từ dân dụng đến các trung tâm dữ liệu quy mô lớn. Chúng là nền tảng cho hệ thống cáp cấu trúc trong mạng máy tính. Thuật ngữ “Category” (CAT) được sử dụng để chỉ khả năng hiệu suất của cáp. Với mỗi thế hệ cáp mới được phát triển dựa trên thế hệ trước để hỗ trợ tốc độ và tần số cao hơn:

• Tốc độ (Tốc độ truyền dữ liệu): Được đo bằng Gigabit mỗi giây (Gbps) hoặc Megabit mỗi giây (Mbps). Điều này thể hiện lượng dữ liệu có thể được truyền trong một đơn vị thời gian.
• Băng thông (Tần số): Được đo bằng Megahertz (MHz), thể hiện dải tần số mà cáp có thể hỗ trợ. Băng thông cao hơn thường cho phép tốc độ truyền dữ liệu cao hơn.³
• Chiều dài Tối đa: Khoảng cách tối đa mà một đoạn cáp có thể chạy mà không bị suy giảm tín hiệu. Thông thường được quy định là 100 mét (328 feet) đối với hầu hết các loại cáp. Tuy nhiên, một cân nhắc quan trọng thường bị bỏ qua. Tốc độ tối đa được quảng cáo của cáp không phải lúc nào cũng đạt được trên toàn bộ chiều dài tối đa.

Tổng quan về các loại Chống nhiễu

Chống nhiễu bao gồm các lớp kim loại (lá chắn hoặc bện) xung quanh các cặp dây hoặc toàn bộ cáp để bảo vệ chống lại nhiễu điện từ bên ngoài (EMI) và nhiễu tần số vô tuyến (RFI), đồng thời giảm nhiễu xuyên âm bên trong.

• UTP (Unshielded Twisted Pair / U/UTP): Không có lớp chắn xung quanh các cặp dây riêng lẻ hoặc toàn bộ cáp. Phổ biến nhất cho các ứng dụng mạng thông thường lên đến 10 Gbps. Loại này ít tốn kém nhất và dễ lắp đặt nhất.
• FTP (Foiled Twisted Pair / F/UTP): Có lớp chắn lá tổng thể xung quanh cả bốn cặp dây, nhưng các cặp dây riêng lẻ không được chắn. Cung cấp độ phủ 100%, tốt cho nhiễu tần số cao và tản nhiệt.
• STP (Shielded Twisted Pair / S/UTP): Có lớp chắn lưới tổng thể xung quanh cả bốn cặp dây, các cặp dây riêng lẻ không được chắn. Cung cấp độ bền cơ học tốt hơn nhưng không đạt độ phủ 100%. Tốt nhất cho nhiễu tần số thấp. “STP” thường bị sử dụng sai làm thuật ngữ chung cho bất kỳ loại cáp được chắn nào.
• S/FTP (Screened Foiled Twisted Pair): Có lớp chắn lưới tổng thể xung quanh cả bốn cặp dây, với mỗi cặp dây riêng lẻ cũng được chắn bằng lá chắn. Sự kết hợp này cung cấp khả năng bảo vệ tối đa chống lại cả nhiễu tần số thấp và cao cũng như nhiễu xuyên âm. Loại này đắt nhất và khó lắp đặt nhất. Cấu trúc này thường được tìm thấy trong cáp Cat7, Cat7A và Cat8.

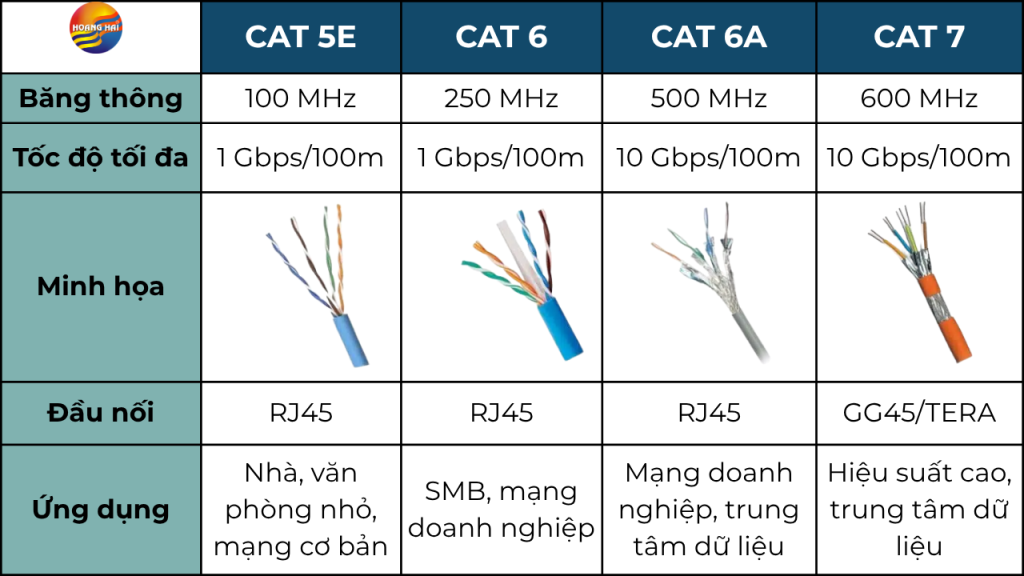

Chi tiết từng loại cáp Ethernet

Cat5e đóng vai trò là cáp Ethernet nền tảng. Nó mang đến độ hiệu quả cao về chi phí cho các nhu cầu cơ bản. Cat6 cung cấp một bản nâng cấp với băng thông cao hơn và khả năng 10Gbps khoảng cách ngắn. Cat6A nổi bật là giải pháp mạnh mẽ cho 10 Gigabit Ethernet đầy đủ khoảng cách tiêu chuẩn. Cat7 cung cấp băng thông cao nhất và khả năng chống nhiễu vượt trội, lý tưởng cho các môi trường EMI cao chuyên biệt, nhưng các đầu nối không tiêu chuẩn và việc không được TIA công nhận hạn chế việc áp dụng rộng rãi hơn.

Category 5e (Cat5e)

“E” là viết tắt của “enhanced” (nâng cao). Loại cáp Ethernet được sử dụng phổ biến nhất trong các triển khai do giá cả phải chăng và hỗ trợ tốc độ Gigabit

Thông số kỹ thuật chính:

• Băng thông: Lên đến 100 MHz.
• Tốc độ tối đa: Hỗ trợ 1 Gbps (1000BASE-T) trên toàn bộ chiều dài của nó. Cũng phù hợp cho 10BASE-T và 100BASE-TX.
• Chiều dài tối đa: 100 mét (328 feet).
• Dây dẫn: Thường là bốn cặp xoắn không được chắn (UTP) bằng đồng trần 24 AWG.
• Đầu nối: RJ45.

Cải tiến so với Cat5 gốc:

• Các thông số kỹ thuật nghiêm ngặt hơn đối với Nhiễu xuyên âm đầu gần (NEXT), Nhiễu xuyên âm đầu xa mức bằng tổng công suất (PS-ELFEXT), suy hao và suy hao hồi tiếp.
• Giảm nhiễu và ít khả năng xảy ra nhiễu xuyên âm hơn
• Được thiết kế để truyền song công đồng thời trên 4 cặp dây

Ứng dụng phổ biến:

• Phù hợp cho hầu hết các cài đặt dân dụng và doanh nghiệp nhỏ
• Được sử dụng cho mạng máy tính, điện thoại và các ứng dụng video cơ bản

Category 6 (Cat6)

Tiêu chuẩn cáp “điển hình” hiện tại trong các tòa nhà văn phòng hiện đại. Những tiến bộ kỹ thuật trong Cat6, như các xoắn chặt hơn và việc bổ sung một rãnh trung tâm, đại diện cho các phản ứng kỹ thuật trực tiếp đối với nhu cầu tần số cao hơn, đẩy giới hạn của công nghệ xoắn đôi không được chắn cho tốc độ cao hơn.

Thông số kỹ thuật chính:

• Băng thông: Lên đến 250 MHz.
• Tốc độ tối đa: Hỗ trợ 1Gbps trên 100 mét. Có thể hỗ trợ 10 Gbps (10GBASE-T) nhưng chỉ lên đến 55 mét (180 feet). Đối với các đường chạy lên đến 100m, tốc độ giảm xuống 1 Gbps.
• Dây dẫn: Thường sử dụng dây dẫn đồng 23 AWG, dày hơn 24 AWG của Cat5e

Cải tiến với Cat5e:

• Băng thông cao hơn đáng kể (250 MHz so với 100 MHz).
• Các thông số kỹ thuật nghiêm ngặt hơn đối với nhiễu xuyên âm và nhiễu hệ thống, dẫn đến ít lỗi hơn và hiệu suất tổng thể tốt hơn.
• Thiết kế cáp được cải thiện với các xoắn chặt hơn và thường có một rãnh trung tâm. Rãnh này giúp duy trì sự tách biệt giữa các cặp và giảm nhiễu xuyên âm.
• Thường bao gồm một rãnh trung tâm hoặc bộ chia chéo.
• Dây dẫn đồng dày hơn và vỏ cáp dày hơn so với Cat5e.

Ứng dụng phổ biến:

• Phù hợp cho các mạng tốc độ cao và doanh nghiệp.
• Phù hợp cho các công nghệ Cấp nguồn qua Ethernet (PoE)

Category 6A (Cat6a)

“A” là viết tắt của “Augmented” (tăng cường). Cat6A trực tiếp giải quyết hạn chế chính của Cat6 đối với 10GbE bằng cách mở rộng hiệu suất tốc độ đầy đủ đến khoảng cách 100 mét tiêu chuẩn. Được công nhận theo tiêu chuẩn TIA và tiếp tục sử dụng đầu nối RJ45.

Thông số kỹ thuật chính:

• Băng thông: Lên đến 500 MHz. Đây là gấp đôi băng thông của Cat6.
• Tốc độ tối đa: Hỗ trợ 10Gbps trên toàn bộ chiều dài 100 mét (328 feet).
• Dây dẫn: Thường là đồng đặc 23 AWG.
• Đầu nối: RJ45.

Cải tiến so với Cat6:

• Duy trì tốc độ 10 Gbps trên khoảng cách dài hơn (lên đến 100 mét).
• Giảm thêm nhiễu xuyên âm và nhiễu điện từ (EMI) nhờ cách điện và lớp chắn tốt hơn. Thường sử dụng cấu trúc xoắn đôi được chắn lá (SFTP) hoặc xoắn đôi được chắn (STP).
• Vỏ bọc chắc chắn hơn.

Ứng dụng phổ biến:

• Lý tưởng cho các cài đặt lớn hơn nơi các đường cáp có thể kéo dài đến 100 mét.
• Được sử dụng rộng rãi trong các mạng doanh nghiệp, trung tâm dữ liệu và các ứng dụng công nghiệp
• Được khuyến nghị là tiêu chuẩn tối thiểu cho các công trình xây dựng mới ở các thành phố lớn.

Category 7 (Cat7)

Các vấn đề tương thích với phần cứng RJ45 hiện có trừ khi sử dụng bộ chuyển đổi, và do không được công nhận tiêu chuẩn TIA. Do đó, Cat7 có xu hướng là một giải pháp thích hợp, dành riêng cho các môi trường hiệu suất cao hoặc EMI cao rất cụ thể, nơi những lợi thế độc đáo của nó vượt trội hơn những thách thức về khả năng tương thích và lắp đặt.

Thông số kỹ thuật chính:

• Băng thông: Lên đến 600 MHz. Đây là gấp đôi băng thông của Cat6.
• Tốc độ tối đa: Hỗ trợ 10Gbps trên 100 mét. Có những tuyên bố chưa được xác nhận về 40 Gbps trên 50m và 100 Gbps trên 15m, nhưng hiệu suất phụ thuộc rất nhiều vào cấu hình phần cứng.
• Chống nhiễu vượt trội: Có lớp chắn rộng rãi, đặc biệt là cấu trúc S/FTP (Screened Foiled Twisted Pair. Mỗi cặp dây được chắn lá riêng lẻ, và có một lớp chắn bện tổng thể. Cung cấp khả năng bảo vệ vượt trội chống lại nhiễu điện từ (EMI) và nhiễu xuyên âm.

Ứng dụng phổ biến:

• Môi trường hiệu suất cao, trung tâm dữ liệu, phòng máy chủ và các khu vực có EMI cao.
• Các ứng dụng công nghiệp do khả năng chống nhiễu tốt hơn.
• Được chọn để bảo vệ mạng trong tương lai nhờ hiệu suất và độ tin cậy cao.
• Có thể được sử dụng trong các thiết lập dân dụng với nhiều thiết bị thông minh.

So sánh cáp Ethernet: Cat5e, Cat6, Cat6A và Cat7

Việc xem xét các cải tiến số học trong các chỉ số quan trọng như NEXT, PSNEXT, ACR và Return Loss giữa các loại cáp cho thấy một nỗ lực kỹ thuật nhất quán và có chủ đích. Mỗi bước tăng trong loại cáp không chỉ đơn thuần là tăng “tốc độ tối đa” mà còn là một cải tiến cơ bản trong khả năng của cáp để truyền tín hiệu một cách sạch sẽ và đáng tin cậy ở tần số và tốc độ dữ liệu cao hơn. Bảng dưới đây cung cấp một cái nhìn tổng quan nhanh chóng về các đặc điểm chính của từng loại cáp Ethernet, giúp người dùng dễ dàng so sánh và đưa ra quyết định.

Thông số	Cat5e (Class D)	Cat6 (Class E)	Cat6A (Class EA)	Cat7 (Class F)
Dải tần số (MHz)	1 – 100	1 – 250	1 – 500	1 – 600
Tốc độ tối đa	1 Gbps (100m)	1 Gbps (100m) 10 Gbps (37-55m)	10 Gbps (100m)	10 Gbps (100m)
Băng thông	100 MHz	250 MHz	500 MHz	600 MHz
Chiều dài tối đa	100m	55m (10Gbps) 100m (1Gbps)	100m	100m
Loại chống nhiễu	UTP	UTP, STP/SFTP	STP/SFTP, UTP	S/FTP
Đầu nối phổ biến	RJ45	RJ45	RJ45	GG45/TERA
Ứng dụng chính	Nhà, văn phòng nhỏ, mạng cơ bản	Văn phòng, trung tâm dữ liệu	Mạng doanh nghiệp, trung tâm dữ liệu, công nghiệp	Hiệu suất cao, môi trường EMI cao, trung tâm dữ liệu
Độ trễ truyền tín hiệu (ns)	548	548	548	548

Kết luận

Nhu cầu ngày càng tăng về tốc độ và băng thông, cáp Ethernet càng ngày nâng cao về hiệu suất. Loại cáp “tốt nhất” phụ thuộc vào ngữ cảnh. Luôn ưu tiên tuân thủ các tiêu chuẩn ngành và đảm bảo tất cả các thành phần của hệ thống cáp (cáp, đầu nối, bảng vá, phần cứng). Đầu tư vào loại cáp phù hợp là một quyết định quan trọng ảnh hưởng đến độ tin cậy, hiệu suất và khả năng mở rộng của mạng trong nhiều năm tới.
