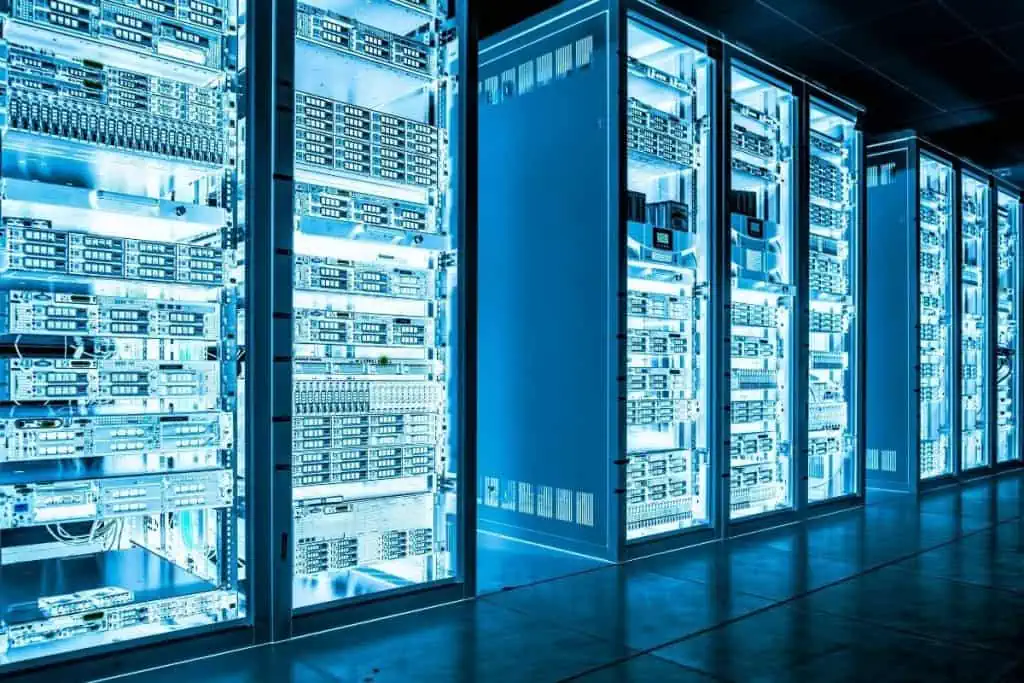

Hướng Dẫn Chi Tiết Cách Quản Lý Tủ Rack Gọn Gàng

Hoàng Hải Tech JSC hướng dẫn chi tiết cách quản lý tủ rack cho anh em IT áp dụng trong công việc quản lý hệ thống hạ tầng mạng.

Tại Sao Cần Áp Dụng Cách Quản Lý Tủ Rack Gọn Gàng, Khoa Học?

Theo các nghiên cứu từ các chuyên gia hạ tầng mạng quốc tế, việc đi dây và quản lý tủ rack không đúng quy cách là nguyên nhân hàng đầu gây ra hiện tượng quá nhiệt, làm giảm độ bền thiết bị và kéo dài thời gian xử lý sự cố gấp 3 đến 4 lần. Bài viết này sẽ phân tích chi tiết cách quản lý tủ rack gọn gàng, khoa học dựa trên các tiêu chuẩn quốc tế (DIN EN 50173, DIN EN 50600, ISO 27001), giúp bạn biến một tủ rack lộn xộn thành một hệ thống chuẩn mực, an toàn và dễ dàng mở rộng.

Tối ưu hóa lưu thông không khí và làm mát

Các thiết bị mạng và máy chủ tỏa ra lượng nhiệt rất lớn trong quá trình hoạt động. Nếu dây cáp bị bó thành cụm lớn chặn phía trước hoặc phía sau tủ rack, luồng không khí lạnh do hệ thống điều hòa hay quạt tản nhiệt thổi vào sẽ bị cản trở. Nhiệt độ tích tụ bên trong tủ tăng cao dễ dẫn đến sập nguồn đột ngột hoặc làm giảm tuổi thọ của linh kiện phần cứng. Việc áp dụng cách quản lý tủ rack gọn gàng, khoa học giúp thông thoáng các đường dẫn khí, duy trì mức nhiệt độ lý tưởng cho thiết bị.

Rút ngắn thời gian khắc phục sự cố và bảo trì

Khi xảy ra sự cố gián đoạn kết nối, kỹ thuật viên phải nhanh chóng xác định vị trí cổng cắm hoặc tuyến cáp bị lỗi. Trong một tủ rack rối mắt, việc dò dẫm từng sợi cáp có thể mất nhiều giờ đồng hồ, làm kéo dài thời gian gián đoạn dịch vụ của doanh nghiệp. Khi tủ rack được quy hoạch chuẩn chỉnh, dán nhãn hai đầu và phân loại màu rõ ràng, thời gian truy vết sự cố sẽ giảm xuống chỉ còn vài phút.

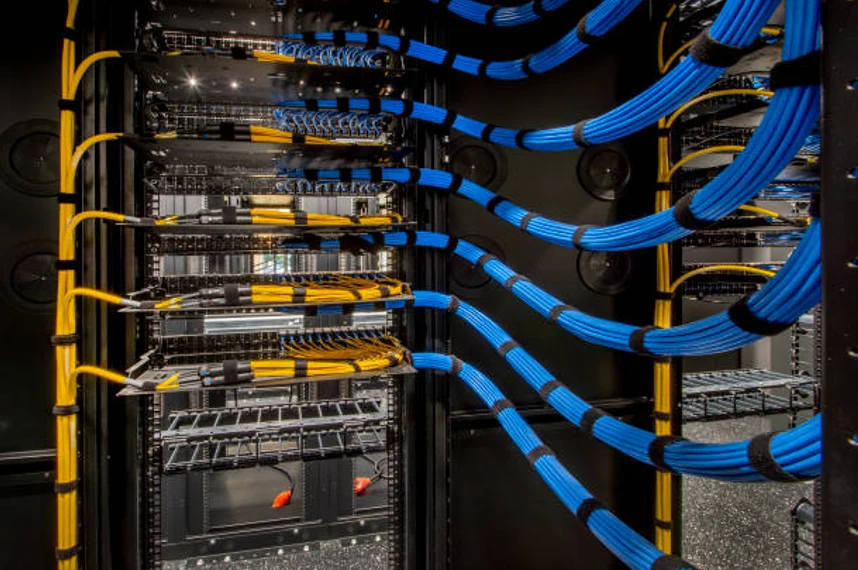

Bảo vệ tính toàn vẹn của tín hiệu và dây cáp

Dây cáp mạng Cat5e, Cat6, Cat6a, Cat7 và cáp quang rất nhạy cảm với lực co kéo, độ uốn cong và nhiễu điện từ. Việc treo đè các bó cáp nặng lên nhau hoặc bẻ gập góc hẹp sẽ làm méo lõi đồng hoặc gãy lõi thủy tinh bên trong cáp quang. Sắp xếp cáp khoa học giúp giảm áp lực cơ học lên đầu RJ45, LC, SC và giữ bán kính uốn cong nằm trong giới hạn an toàn kỹ thuật.

Một hệ thống tủ rack chuyên nghiệp cần tuân thủ các tiêu chuẩn quốc tế khắt khe:

• DIN EN 50173: Quy chuẩn quốc tế về hệ thống cáp cấu trúc trong trung tâm dữ liệu và tòa nhà văn phòng
• DIN EN 50600: Quy định về an toàn và độ khả dụng cho hạ tầng trung tâm dữ liệu
• Chỉ thị EMC (2014/30/EU) và Quy định VDE: Đảm bảo an toàn điện và chống nhiễu điện từ giữa đường dây điện nguồn AC và dây cáp truyền dữ liệu
• Chứng nhận ISO 27001: Hỗ trợ quá trình đánh giá và kiểm toán an ninh hạ tầng CNTT

Các Phụ Kiện Hỗ Trợ Không Thể Thiếu Để Quản Lý Tủ Rack

Để triển khai thành công cách quản lý tủ rack gọn gàng, khoa học, việc trang bị đầy đủ các phụ kiện quản lý cáp chuyên dụng là bước bắt buộc.

Một trong những lời khuyên quan trọng nhất từ các chuyên gia đi cáp quốc tế là hãy hạn chế tối đa việc dùng dây thít nhựa và ưu tiên dây nhám xé Velcro

• Dây thít nhựa: Lực siết quá mạnh có thể siết chặt làm biến dạng lõi cáp Cat6, Cat7 hoặc gây gãy cáp quang. Ngoài ra, khi cần thay thế hoặc bổ sung cáp mới, bạn phải dùng kéo, kìm cắt bỏ dây thít, rất dễ cắt nhầm vào vỏ dây cáp đang hoạt động.
• Dây nhám xé Velcro: Lực bó êm ái, bảo vệ kết cấu cáp, dễ dàng tháo ra và tái sử dụng nhiều lần khi cần thay đổi cấu hình tủ rack.

Quy Trình 6 Bước Thực Hiện Cách Quản Lý Tủ Rack Gọn Gàng, Khoa Học

Để biến một tủ rack phức tạp thành một hệ thống vận hành chuẩn mực, hãy áp dụng quy trình 6 bước dưới đây:

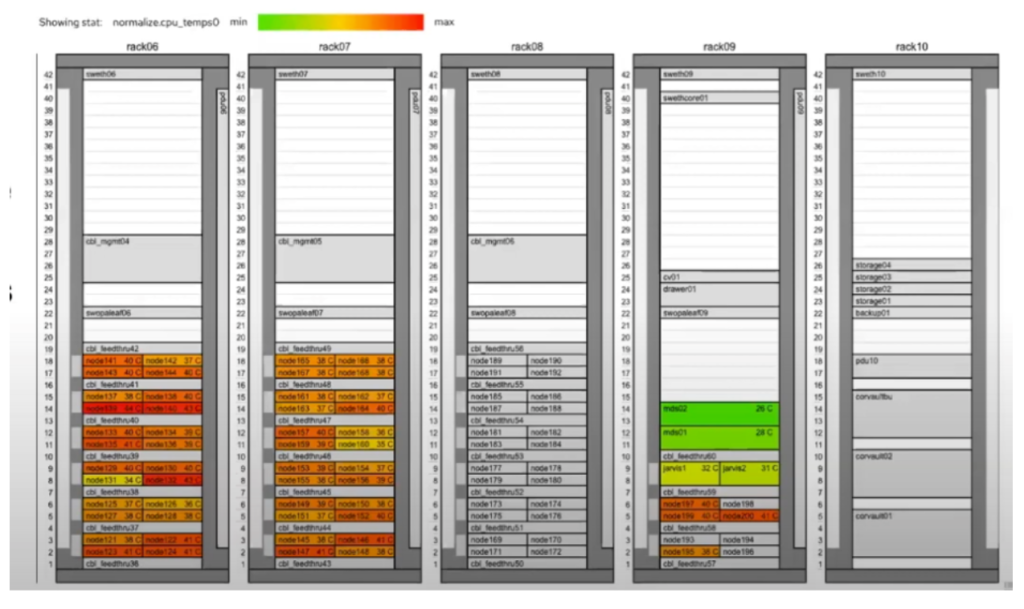

Bước 1: Lập danh sách toàn bộ thiết bị (Server, Switch, Router, Firewall, Patch Panel, UPS). Đặt Patch Panel ở trên cùng, Switch ở giữa để tối ưu khoảng cách cắm patch cord, các máy chủ nặng ở phần giữa hoặc phía dưới, và UPS nặng nhất ở đáy tủ rack để hạ thấp trọng tâm.

Xác định rõ thiết bị A cổng X sẽ cắm vào Patch Panel B cổng Y. Việc này giúp dự toán đúng số lượng và độ dài dây nhảy (patch cord) cần mua.

Bước 2: Lên kế hoạch thời gian bảo trì và thông báo trước cho các bộ phận liên quan. Sau đó, tiến hành tắt máy chủ và các thiết bị theo đúng quy trình kỹ thuật. Trước khi rút bất kỳ sợi cáp cũ nào ra, hãy dán nhãn tạm thời hoặc chụp ảnh hiện trạng để đảm bảo bạn không bị mất dấu vị trí đấu nối ban đầu.

Bước 3: Lựa chọn độ dài cáp chính xác, đo kỹ trước khi cắt. Nguyên nhân chính dẫn đến các bó dây chằng chịt trong tủ rack là do sử dụng dây patch cord quá dài, ví dụ khoảng cách chỉ cần 0.5m nhưng lại dùng dây 2m hay 3m. Nếu tự bấm dây mạng tại chỗ, hãy thi công tỉ mỉ, bấm chuẩn theo chuẩn T568A hoặc T568B và dùng máy test cáp kiểm tra kỹ lưỡng trước khi cắm vào thiết bị.

Bước 4: Một nguyên tắc vàng trong cách quản lý tủ rack gọn gàng, khoa học là không bao giờ đi chung dây nguồn AC và dây cáp mạng trong cùng một ống dẫn hoặc cùng một bó. Định tuyến toàn bộ dây nguồn chạy dọc theo một bên hông tủ, ví dụ bên phải, và cắm vào thanh PDU. Định tuyến cáp mạng tín hiệu (Cat6, Cat7, cáp quang) chạy dọc theo hông đối diện, ví dụ bên trái.

Bước 5: Dẫn cáp từ các cổng Switch, Patch Panel đi sang hai bên thông qua thanh quản lý cáp ngang. Đưa cáp vào thanh quản lý cáp dọc để chạy đến các thiết bị đích. Bó cáp thành từng cụm nhỏ, từ 12 đến 24 sợi, bằng dây nhám Velcro, khoảng cách giữa các mối bó từ 20 đến 30cm. Không bó quá dày khiến cáp ở giữa bị bí nhiệt.

Bước 6: Quy định màu dây cáp theo chức năng hệ thống. Xanh dương cho LAN văn phòng. Sử dụng máy in nhãn chuyên dụng in nhãn tự dính dán ở cả hai đầu của từng sợi cáp. Nội dung nhãn cần ghi rõ tên thiết bị gốc kèm cổng xuất phát và tên thiết bị đích kèm cổng kết nối. Lưu lại bản vẽ sơ đồ mạng lên phần mềm quản lý hạ tầng (như Docusnap, NetBox) để phục vụ cho các đợt audit hoặc bàn giao sau này.

Quy Trình Kiểm Tra và Bảo Trì Tủ Rack Định Kỳ

Sau khi hoàn tất lắp đặt hệ thống tủ rack, để thiết bị có thể vận hành được lâu dài thì việc kiểm tra và bảo trì tủ rack là việc không thể thiếu. Dưới dây là một số quy trình các công ty cần lưu ý để giúp cho tủ rack hoạt động ổn định và lâu dài

• Vệ sinh bụi bẩn bề mặt: Dùng khăn mềm vi sợi lau sạch bề mặt cánh cửa tủ rack, tay cầm và các khe thông gió.
• Kiểm tra hệ thống quạt làm mát: Xác định quạt tản nhiệt nóc tủ và quạt thiết bị vẫn hoạt động êm ái, không bị tiếng kêu lạ hay hỏng hóc.
• Giám sát nhiệt độ: Kiểm tra cảm biến nhiệt độ bên trong tủ rack để đảm bảo môi trường luôn duy trì từ 18°C đến 24°C.
• Hút bụi chuyên sâu: Sử dụng máy hút bụi chống tĩnh điện chuyên dụng hoặc bình xịt khí nén để làm sạch bụi tích tụ bên trong các khe cắm Switch và Server.
• Kiểm tra kết nối và nhãn dán: Tác động nhẹ vào các đầu cáp để chắc chắn chốt khóa RJ45 vẫn gài chặt vào cổng. Thay thế các nhãn dán bị mờ hoặc bong tróc.
• Kiểm tra bộ lưu điện UPS: Kiểm tra tình trạng pin UPS, thử tải định kỳ để đảm bảo nguồn điện dự phòng sẵn sàng hoạt động khi có sự cố mất điện lưới.
• Cập nhật tài liệu số: Đảm bảo mọi sự thay đổi vị trí cổng cắm trong quý đều được ghi nhận chính xác vào phần mềm quản lý hệ thống.

Kết luận

Áp dụng cách quản lý tủ rack gọn gàng, khoa học không chỉ đơn thuần là công việc dọn dẹp kỹ thuật, mà là sự đầu tư chiến lược cho tính ổn định, an toàn và chuyên nghiệp của toàn bộ hạ tầng CNTT doanh nghiệp. Việc tuân thủ các nguyên tắc lập kế hoạch, lựa chọn đúng phụ kiện, phân luồng cáp chuẩn xác và dán nhãn nghiêm ngặt sẽ giúp hệ thống của bạn vận hành trơn tru, tản nhiệt hiệu quả và sẵn sàng cho mọi nhu cầu mở rộng trong tương lai.
