Module quang SFP là gì? Các module quang phổ biến hiện nay

Công nghệ mạng ngày càng phát triển đòi hỏi các thiết bị hỗ trợ đi kèm phải được cải tiến để có thể thích ứng với sự biến đổi linh hoạt. Trong đó phải kể đến module quang, một thiết bị vô cùng quan trọng giúp kết nối kết nối các thiết bị chuyển mạch, card giao diện mạng NIC,… lại với nhau. Trong bài viết này, Hoàng Hải sẽ làm rõ hơn về khái niệm module quang SFP là gì? Phân loại và vai trò của nó. Cùng tìm hiểu nhé.

Module quang SFP là gì?

Module quang SFP (Small Form Factor Module) là thiết bị thu phát quang có thể cắm vào hệ số dạng nhỏ, vừa với cổng SFP của bộ chuyển mạch, bộ định tuyến,… hoặc thiết bị khác. Nó thực hiện nhiệm vụ chuyển đổi tín hiệu Ethernet thành tín hiệu quang để truyền và nhận dữ liệu. SFP một đầu được cắm nóng với switch, router,… đầu còn lại được kết nối với cáp đồng hoặc cáp quang.

SFP có kích thước nhỏ gọn, phù hợp với nhiều hệ thống mạng khác nhau. SFP+ là phiên bản nâng cấp hơn khi có thể truyền tốc độ cao lên đến 10 Gbps.

Module quang SFP có vai trò gì?

Trước khi module quang SFP ra đời, người ta thường sử dụng cáp đồng để kết nối các thiết bị với nhau. Tuy nhiên, việc kéo cáp gây nên nhiều hạn chế về chi phí, khoảng cách và cả tốc độ. Do đó, module quang ra đời là một cải tiến giúp cho việc truyền nhận dữ liệu một cách hiệu quả hơn. Module quang giúp giao tiếp với tốc độ cao giữa bộ chuyển mạch với các thành phần mạng khác trong phạm vi hàng chục đến hàng trăm km. Ngoài ra, nó còn rất nhiều ưu điểm như:

• Kích thước nhỏ giúp tiết kiệm nhiều không gian vật lý
• Dễ dàng thay thế trong quá trình bảo trì nâng cấp
• Module SFP hỗ trợ nhiều loại thiết bị mang lại sự linh hoạt trong thiết kế mạng
• Cho phép nâng cấp tốc độ và dung lượng mà không cần thay thế toàn bộ thiết bị
• Ít tiêu thụ năng lượng, thân thiện với môi trường

Các loại module quang SFP phổ biến hiện nay

Có nhiều loại module quang SFP với nhiều tiêu chuẩn kết nối khác nhau. Tùy thuộc vào loại cáp, phạm vi truyền dẫn, tốc độ truyền, loại đầu nối,… và mục đích sử dụng mà doanh nghiệp lựa chọn phù hợp với hệ thống mạng. Dưới đây là một số loại module quang được sử dụng phổ biến hiện nay:

Theo tốc độ thu phát

100BASE SFP: có tốc độ 100Mbps được sử dụng rộng rãi trong Fast Ethernet, SDH/SONET & ATM. Tuy nhiên, hầu hết đều đã được nâng cấp lên 1G hoặc cao hơn nên loại module này không còn được sử dụng nữa.

1000BASE SFP: còn được gọi là 1G hoặc Gigabit. Đây là bộ thu phát phổ biến nhất hiện nay được nhiều doanh nghiệp sử dụng.

Ngoài ra còn có các loại module 2G, 3G,… phù hợp với những mô hình mạng cần tốc độ cao.

Theo loại phương tiện

Copper: truyền thông tin bằng cáp đồng truyền thống

Multimode Fiber (MMF): hỗ trợ nhiều loại cáp như OM1, OM2, OM3, OM4 và OM5.

Singlemode Fiber (SMF): phù hợp cho cáp quang chế độ 9/125, cung cấp khoảng cách liên kết tối đa

Theo khoảng cách thu phát

T: gồm 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T khoảng cách thông thường 100m sử dụng Cat5

SX: hỗ trợ khoảng cách ngắn từ 220m đến 550m. Sử dụng công nghệ laser bước sóng 850nm.

LX: hỗ trợ truyền dẫn đa chế độ khoảng cách 10km. Bước sóng điển hình là 1310nm.

EX: hỗ trợ truyền dẫn đa chế độ khoảng cách tối đa 40km. Bước sóng điển hình là 1310nm.

ZX: hỗ trợ truyền dẫn đa chế độ khoảng cách lên đến 80km. Bước sóng điển hình 1550nm.

Theo ứng dụng

CWDM: hỗ trợ truyền CWDM để cải thiện băng thông trong một sợi quang.

DWDM: Hỗ trợ truyền DWDM để tối đa hóa băng thông đồng thời tiết kiệm cáp quang.

BiDi: Bộ thu phát hai chiều để truyền và nhận trong sợi đơn.

Theo loại kết nối

LC: là loại đầu nối mặc định cho hầu hết các bộ thu phát SFP

SC: một số bộ thu phát BiDi lắp ráp đầu nối SC

RJ45: đầu nối RJ45 cái để cho phép cắm cáp mạng.

Cần lưu ý điều gì khi mua module quang SFP

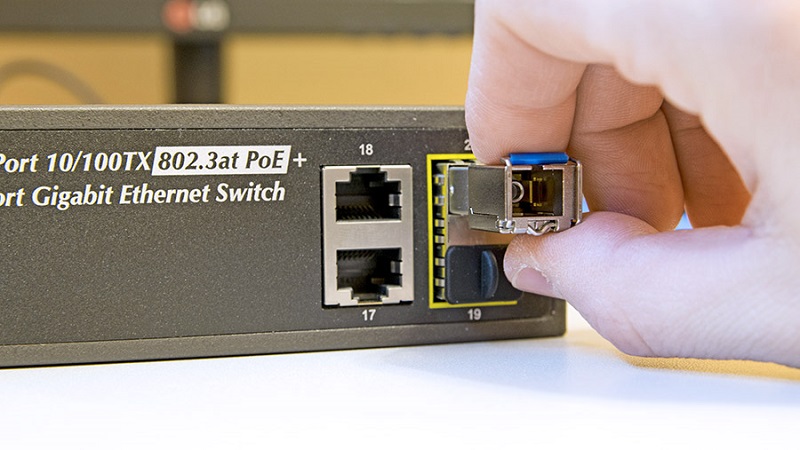

Khi lựa chọn mua module quang SFP hãy ưu tiên lựa chọn những thương hiệu uy tín đáng tin cậy như Cisco hoặc những thương hiệu khác nếu đáp ứng đúng yêu cầu của bạn. Khả năng tương thích là yếu tố tiên quyết nhất, hãy đảm bảo rằng module quang SFP tương thích với thiết bị mạng của bạn.

Bên cạnh đó, cần kiểm tra tốc độ được hỗ trợ bởi cổng chuyển đổi thiết bị mạng của bạn để lựa chọn module có tốc độ phù hợp. Nếu cấu trúc cáp quang đa mode thì phải lựa chọn SFP đa mode, nếu cáp đơn mode thì bộ thu phát chế độ đơn mode là lựa chọn phù hợp. Hãy nhớ rằng, cần xác định rõ khoảng cách truyền dài bao nhiêu và lựa chọn SFP hỗ trợ dài hơn dự kiến để tránh trường hợp cáp quang kém.

Ngoài ra, cũng cần lưu ý đến các yếu tố môi trường chẳng hạn như nhiệt độ. Ví dụ đối với môi trường điển hình sử dụng module quang thương mại là đủ nhưng khi sử dụng ngoài trời khắc nghiệt thì nên sử dụng module công nghiệp.

Q&A

1. Phân biệt SFP single mode và SFP multi mode?

Bước sóng: SFP single mode có bước sóng hẹp hơn, hoạt động chủ yếu ở bước sóng 1310nm và 1550nm. Trong khi đó, SFP multi mode hoạt động ở bước sóng 850nm do kích thước lõi lớn hơn.

Mã màu: Mã màu cho mô-đun SFP single mode thường có màu xanh lam, vàng hoặc tím (màu xanh lam được sử dụng cho mô-đun 1310 nanomet, màu vàng cho mô-đun 1550 nanomet và màu tím cho mô-đun 1490 nanomet). Còn đối với SFP multi mode mã màu sẽ là màu đen.

Giá cả: SFP single mode đắt hơn SFP multi mode. Sự khác biệt về chi phí phụ thuộc vào các bộ phát khác nhau mà chúng sử dụng. Cáp quang single mode cũng có kỹ thuật sản xuất phức tạp hơn nên giá thành cao hơn.

2. SFP và SFP+ khác nhau chỗ nào?

SFP và SFP+ có hình thức và kích thước tương tự nhau. Tuy nhiên, chúng cũng có một số điểm khác biệt.

Ứng dụng: SFP được sử dụng trong ứng dụng mạng 100Base hoặc 1000Base trong khi đó SFP+ thường được sử dụng trong các ứng dụng 10Gbps

Tốc độ truyền: SFP+ có tốc độ truyền cao hơn SFP vì SFP chỉ hỗ trợ tốc độ truyền dữ liệu lên đến 4Gbps trong khi SFP+ có thể lên đến 10 Gbps.

Khoảng cách: SFP có khoảng cách truyền từ 500m đến 100km tùy vào loại sản phẩm. Còn SFP+ có khoảng cách truyền ngắn hơn từ vài mét đến vài chục mét.

3. Làm gì để giữ độ bền cho module quang SFP?

Để module quang SFP không bị oxy hóa, tránh để module tiếp xúc với không khí trong thời gian dài đặc biệt là những nơi có độ ẩm cao. Nên giữ cho cổng luôn sạch, không bị bám dầu hoặc bất kì chất lỏng nào. Không làm xước bề mặt đầu vỏ, nên sử dụng nắp đậy che chắn cổng khi không sử dụng. Đảm bảo quá trình tháo lắp module nhẹ nhàng tránh gây tổn hại cho module.

Kết luận

Bài viết đã thông tin đến người đọc khái niệm module quang SFP là gì? Hy vọng rằng điều này sẽ hữu ích để quý bạn đọc có thể đưa ra lựa chọn module phù hợp với hệ thống mạng của bạn. Đừng ngần ngại liên hệ với chúng tôi qua những thông tin bên dưới để được giải đáp thắc mắc:
