Hướng dẫn đấu dây Camera IP đúng kỹ thuật

Tự đấu dây camera IP không hề phức tạp hay đòi hỏi chuyên môn cao siêu như nhiều người vẫn nghĩ. Thực chất, chỉ cần nắm rõ cách bấm mạng RJ45, quy trình đấu nối và chọn đúng phương án cấp nguồn, bạn hoàn toàn có thể tự hoàn thành hệ thống giám sát cho gia đình hay văn phòng một cách dễ dàng. Bài viết này sẽ hướng dẫn bạn từng bước cách đấu dây camera IP đúng kỹ thuật, kèm sơ đồ chi tiết đảm bảo tín hiệu luôn ổn định, sắc nét mà không cần tốn chi phí thuê thợ.

Tổng quan và các phương án đấu dây camera IP phổ biến

Tùy thuộc vào hạ tầng thiết bị hiện có, bạn có thể lựa chọn 1 trong 2 phương án đấu dây phổ biến nhất dưới đây:

Phương án 1: Đấu dây theo công nghệ PoE (Power over Ethernet) – Giải pháp tối ưu nhất

PoE truyền tải đồng thời cả tín hiệu dữ liệu và nguồn điện trên cùng 1 sợi cáp mạng LAN (CAT5e/CAT6). Bạn chỉ cần kéo duy nhất 1 sợi dây từ camera về Switch PoE hoặc Đầu ghi NVR hỗ trợ PoE là hệ thống hoạt động ngay.

Phương án 2: Đấu dây sử dụng nguồn DC 12V rời – Giải pháp tiết kiệm chi phí

Đây là phương án tách biệt 2 đường dây riêng biệt: 1 sợi cáp mạng cắm vào Switch/Router thường để truyền tín hiệu, và 1 đường dây dẫn cắm từ Adapter 12V vào camera để cấp nguồn điện riêng.

“Khi tư vấn cho khách hàng tự lắp tại nhà, nếu số lượng camera từ 2 mắt trở lên, mình luôn khuyên đầu tư một chiếc Switch PoE 4 hoặc 8 cổng (giá hiện nay đã rất rẻ, chỉ vài trăm nghìn đồng). Việc này không chỉ giúp việc đấu dây trở nên cực kỳ gọn gàng mà còn tránh được tình trạng mối nối nguồn ngoài trời bị mục vỡ sau một thời gian ngắn sử dụng.”

Các bước đấu dây camera IP chuẩn

Chuẩn bị dụng cụ và vật tư cần thiết

Danh mục	Tên vật tư / Dụng cụ	Yêu cầu kỹ thuật và lựa chọn tối ưu
Thiết bị chính	Camera IP	Chuẩn camera IP PoE (nếu chạy PoE) hoặc camera IP thường hỗ trợ cổng RJ45 và jack nguồn DC 12V.
	Đầu ghi NVR / Switch	Đầu ghi NVR hỗ trợ PoE hoặc Combo Switch PoE + Router Wi-Fi nhà mạng.
Vật tư kết nối	Cáp mạng LAN	Ưu tiên cáp CAT5e hoặc CAT6 lõi đồng nguyên chất. Không nên dùng loại mạ đồng vì truyền xa dễ bị suy hao.
	Hạt mạng (Đầu RJ45)	Hạt mạng chân đồng mạ vàng (Cat5e/Cat6) chân xếp thẳng hàng hoặc hạt xuyên thấu để dễ bấm.
	Adapter nguồn 12V (nếu không dùng PoE)	Nguồn 12V – 2A chuẩn đủ dòng, chống nhiễu tốt.
Dụng cụ thi công	Kìm bấm mạng	Kìm đa năng bấm được chuẩn RJ45, lực bấm chắc chắn, lưỡi cắt sắc.
	Dao tuốt dây	Dùng để tuốt lớp vỏ nhựa ngoài của cáp mạng mà không làm đứt/xước lõi đồng bên trong.
	Bộ máy test cáp mạng	Bộ test mạng 8 đèn led để kiểm tra độ thông suốt của 8 chân tín hiệu sau khi bấm.
Vật tư phụ bảo vệ	Hộp kỹ thuật (Hộp âm/nổi)	Hộp nhựa ABS chống nước để giấu jack nối RJ45 và nguồn DC.

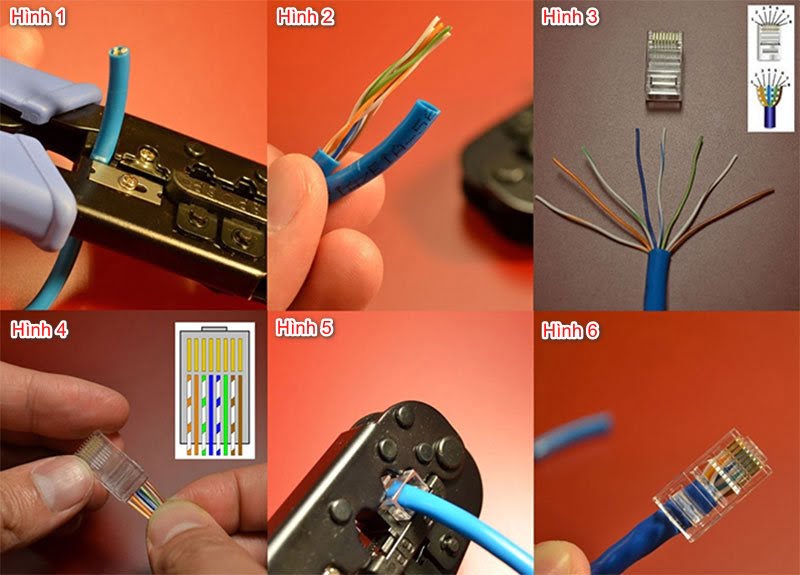

Quy trình 4 bước bấm đầu RJ45 chuẩn kỹ thuật

Bước 1: Tuốt vỏ cáp

Tuốt lớp vỏ nhựa ngoài cách đầu dây khoảng 2.5 – 3 cm bằng kìm hoặc dao rọc giấy (chú ý nhẹ tay tránh làm xước lõi đồng bên trong). Cắt bỏ sợi nilon và lõi nhựa chịu lực sát mép vỏ.

Bước 2: Tách lõi và xếp thứ tự màu

Tách 4 cặp dây xoắn đôi thành 8 sợi riêng biệt rồi vuốt thật thẳng. Xếp sát 8 sợi dây theo đúng chuẩn T568B (từ trái sang phải): Trắng cam Cam Trắng xanh lá Xanh dương Trắng xanh dương Xanh lá Trắng nâu Nâu.

Bước 3: Cắt bằng dây và đút hạt mạng

Kẹp chặt gốc dây, dùng kìm cắt bằng phẳng đầu thừa sao cho phần lõi lộ ra dài khoảng 1.2 – 1.5 cm. Tay cầm hạt mạng RJ45 ngửa mặt chân đồng lên trên, đút thẳng 8 sợi dây vào rãnh sao cho đầu đồng chạm sát đỉnh hạt mạng và vỏ cáp đi sâu qua lẫy giữ.

Bước 4: Bấm cố định hạt mạng

Đặt hạt mạng vào ngàm bấm 8P trên kìm, kiểm tra lại thứ tự màu và điểm tiếp xúc. Bóp kìm dứt khoát đến khi nghe tiếng “clack” nhẹ để chân đồng đâm xuyên cố định lõi dây.

Bước 5: Kiểm tra thông suốt bằng máy Tester

Sau khi bấm xong, bạn cắm 2 đầu dây vào máy Tester, bật nguồn về chế độ ON kiểm tra dãy đèn LED từ 1 đến 8 để kiểm tra độ thông suốt của các chân tín hiệu sau khi bấm.

Tiến hành đấu dây camera IP theo từng phương án

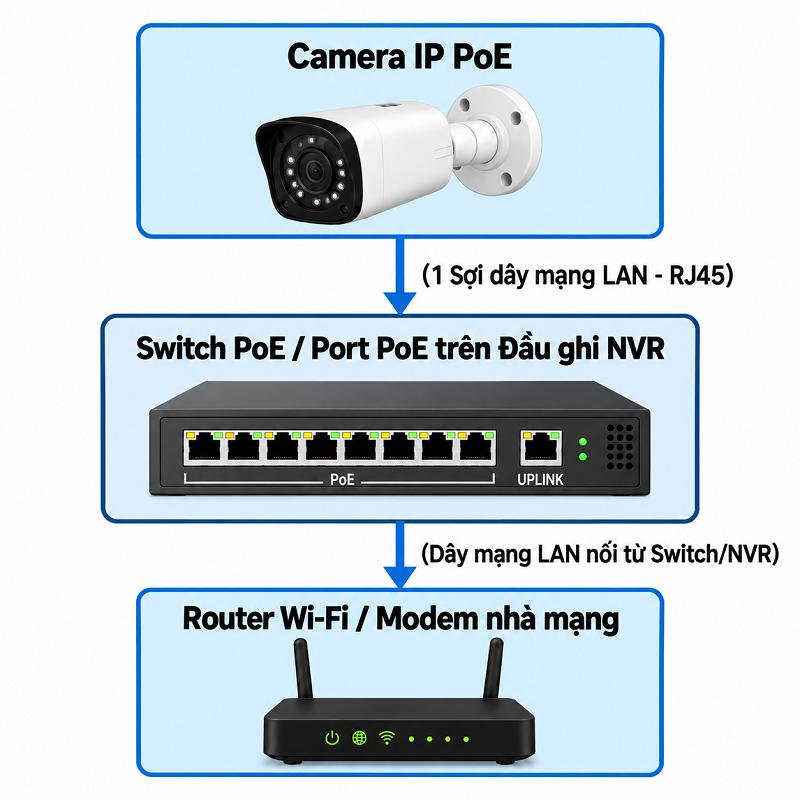

Trường hợp A: Đấu dây camera IP chuẩn PoE

Các bước tiến hành:

Cắm đầu dây mạng vào Camera: Cắm một đầu RJ45 vừa bấm vào cổng cái RJ45 trên nhánh dây gộp của Camera IP.

Bảo vệ mối nối ngoài trời: Nếu camera đặt ngoài trời hoặc nơi ẩm ướt, hãy cho toàn bộ mối nối RJ45 này vào hộp kỹ thuật.

Kết nối về trung tâm: Đầu RJ45 còn lại cắm trực tiếp vào cổng PoE trên Switch PoE hoặc cổng PoE phía sau Đầu ghi NVR.

Cấp nguồn: Cắm dây nguồn cho Switch PoE/Đầu ghi NVR vào ổ cắm điện 220V. Ngay lập tức, điện áp PoE sẽ theo cáp mạng cấp nguồn trực tiếp cho camera.

Lưu ý kỹ thuật: Tổng chiều dài dây mạng từ Switch PoE đến Camera IP không nên vượt quá 100 mét (với cáp CAT6 chuẩn). Nếu đi xa hơn 100m, tín hiệu và điện áp PoE sẽ bị suy hao, đòi hỏi phải dùng thêm PoE Extender hoặc Switch PoE tầm xa.

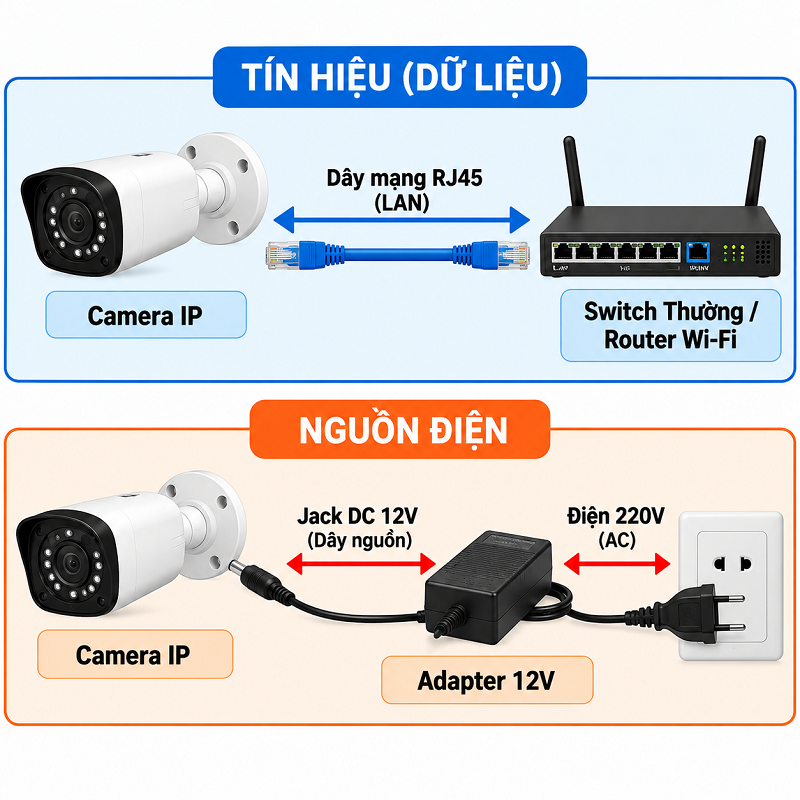

Trường hợp B: Đấu dây camera IP dùng nguồn DC 12V rời

Các bước tiến hành:

Đấu nối dây tín hiệu: Cắm 1 đầu dây mạng RJ45 vào cổng mạng trên Camera IP. Đầu còn lại cắm vào bất kỳ cổng LAN nào trên Switch mạng thường hoặc Router Wi-Fi nhà mạng.

Đấu nối dây cấp nguồn:

Nếu ổ cắm 220V ở gần camera thì cắm trực tiếp Adapter 12V vào ổ điện 220V, sau đó cắm đầu tròn DC 12V của Adapter vào cổng nguồn DC của camera.

Trường hợp, nếu kéo nguồn 12V từ xa (dùng chung dây cáp mạng 8 lõi), hãy tận dụng 2 cặp dây rảnh (ví dụ: Trắng nâu – Nâu hoặc Trắng xanh dương – Xanh dương) để làm dây dẫn điện 12V từ Adapter lên camera. Tách 2 lõi dây này ra, đấu nối vào Jack nguồn DC đực (đặt ở đầu camera) và Jack nguồn DC cái (đặt ở đầu Adapter).

Chú ý cực tính: Luôn đấu dây dương (+) vào cực dương (màu đỏ/vạch đỏ) và dây âm (-) vào cực âm trên Jack DC để tránh làm cháy bo mạch camera.

Kiểm tra tín hiệu và cấu hình cơ bản sau khi đấu dây

Kiểm tra đèn báo trạng thái trên phần cứng: Trước khi mở phần mềm trên máy tính hay điện thoại, hãy quan sát các đèn LED báo hiệu thực tế tại đèn tín hiệu trên camera và đèn báo trên Switch/ Đầu ghi, nếu đèn nhấp nháy là tín hiệu thiết bị đã hoạt động.

Quét tìm địa chỉ IP của Camera trong mạng LAN: Mỗi camera IP khi xuất xưởng đều có một địa chỉ IP mặc định hoặc nhận IP tự động (DHCP) từ Router. Bạn cần quét IP để tiến hành kích hoạt và gán IP tĩnh cho camera.

Tải phần mềm quét IP của hãng:

• Hikvision: Tải phần mềm SADP Tool.
• Dahua / Imou: Tải phần mềm Config Tool.
• KBVision: Tải phần mềm KBiVMS hoặc ConfigTool.

Kích hoạt và đặt IP tĩnh:

• Kích hoạt camera bằng cách tạo mật khẩu mới.
• Đổi địa chỉ IP của camera về cùng dải IP với Router nhà mạng (Ví dụ: Router là 192.168.1.1 thì đặt camera là 192.168.1.50).
• Tắt DHCP để cố định IP này, tránh tình trạng camera bị đổi IP gây mất hình khi Router khởi động lại.

Kết luận

Việc đấu dây camera IP hoàn toàn không quá phức tạp hay vượt ngoài tầm tay của bạn. Chỉ cần nắm vững quy trình từ khâu chuẩn bị vật tư, ghi nhớ sơ đồ màu chuẩn T568B để bấm hạt mạng RJ45, cho đến việc lựa chọn phương án cấp nguồn phù hợp, bạn đã có thể tự tay hoàn thiện một hệ thống giám sát an ninh an toàn, đúng kỹ thuật và đạt độ bền cao như thợ thi công chuyên nghiệp.
